1602 Text display 16x02 blauw
Artikelnummer: 540301602-01Pin interface specificaties tafel
Nummers symbolen pin pin dat Nummers symbolen die
Nummers | Symbolen | Pin dat | Nummers | Symbolen | Pin dat |
1 | GND | GND | 9 | D2 | Data |
2 | VDD | +5V | 10 | D3 | Data |
3 | VL | Liquid crystal display bias | 11 | D4 | Data |
4 | RS | Data/commando opties | 12 | D5 | Data |
5 | R/W | Lezen/schrijven keuze | 13 | D6 | Data |
6 | E | Met behulp van de signaal | 14 | D7 | Data |
7 | D0 | Data | 15 | BLA | Achtergrondverlichting power positieve |
8 | D1 | Data | 16 | BLA | Achtergrondverlichting power negatieve |
pin 1: GND
pin 2: 5 V
pin 3: VL voor LCD contrast de aanpassing, en dan wanneer de power is de zwakste contrast, geaard contrast de hoogste, en het contrast. Door hoge kan produceren de "ghost", wanneer gebruikt, kan passeren een 10 K potentiometer contrast.
pin 4: RS voor registers keuze, hoge elektrische meestal kiezen dataregisters, lage elektrische meestal kiezen instructie register.
pin 5: R/W signaal lijnen voor lezen en schrijven, hoge elektrische meestal zijn lees operatie, laag elektriciteit in gewone tijden voor schrijven. Wanneer de RS en de R/W gemeenschappelijke Voor lage elektriciteit kan worden geschreven instructies in gewone tijden, of displays adres, wanneer RS voor laag niveau R/W high power voor in gewone tijden kan lezen bezettoon, en wanneer RS voor hoge niveau R/W voor lage elektriciteit data kan worden geschreven in gewone tijden.
pin 6: E einde te maken kan end, wanneer E is gedreven door hoge niveau jump in laag elektriciteit in gewone tijden, LCD module executive order.
pin 7 tot 14: D0 ~ D7
pin 15: back light +
pin 16: back light -
Kenmerken: LCD display module met blauwe achtergrondverlichting.
Brede kijkhoek en hoog contrast.
Ingebouwde industrie standaard HD44780 equivalent LCD controller.
Vaak gebruikt in: kopieerapparaten, faxen, laserprinters, industriële testapparatuur, netwerkapparatuur zoals routers en opslagapparaten.
LCM type: Tekens
Kan display 2-lijnen X 16-tekens.
Voltage: 5 V DC.

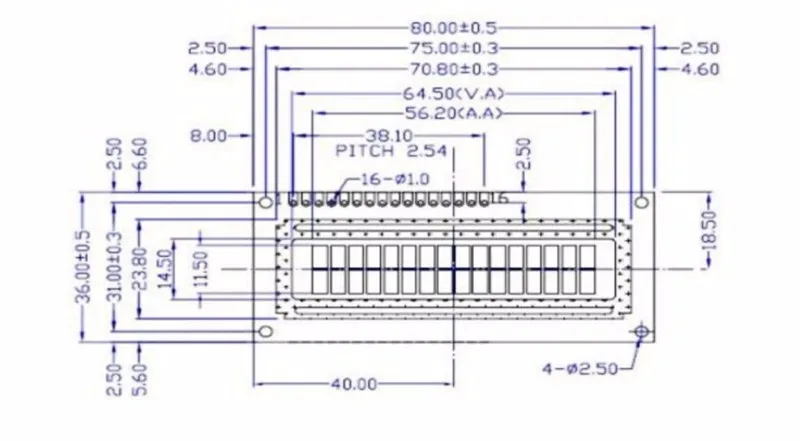

Module afmeting: 80mm x 35mm x 11mm.
Weergavegebied size: 64.5mm x 16mm
