ESP32 WiFi en Bluetooth Board - CP2102

Dit development board is een ESP32 gebaseerd board met WiFi en Bluetooth.
Door de CP2102 USB naar serieel converter is hij gemakkelijk te programmeren, ook als een Arduino.
Het board heeft een micro USB aansluiting waarmee hij geprogrameerd en/of gevoed kan worden.(micro USB kabel niet meegeleverd)
Dit board beschikt over de ESP32 chip met 4MB flashgeheugen.

Specificaties:

• ESP32 chip met 512kB RAM (240Mhz dual core processor)
• Tot 23x digitale pinnen
• Tot 12x analoge pinnen
• Twee analoge(DAC) uitgangen (pin 25 DAC1 en pin 26 DAC2)
• 1x SPI, 1x I2C, 1x UART(TX/RX)
• Spanningsregelaar aan boord voor ingangsspanning (5-12V op Vin pin)
• Voor de pinout, zie de afbeeldingen (Let op: de pinout wijkt mogelijk af t.o.v. andere ESP32 boards!)

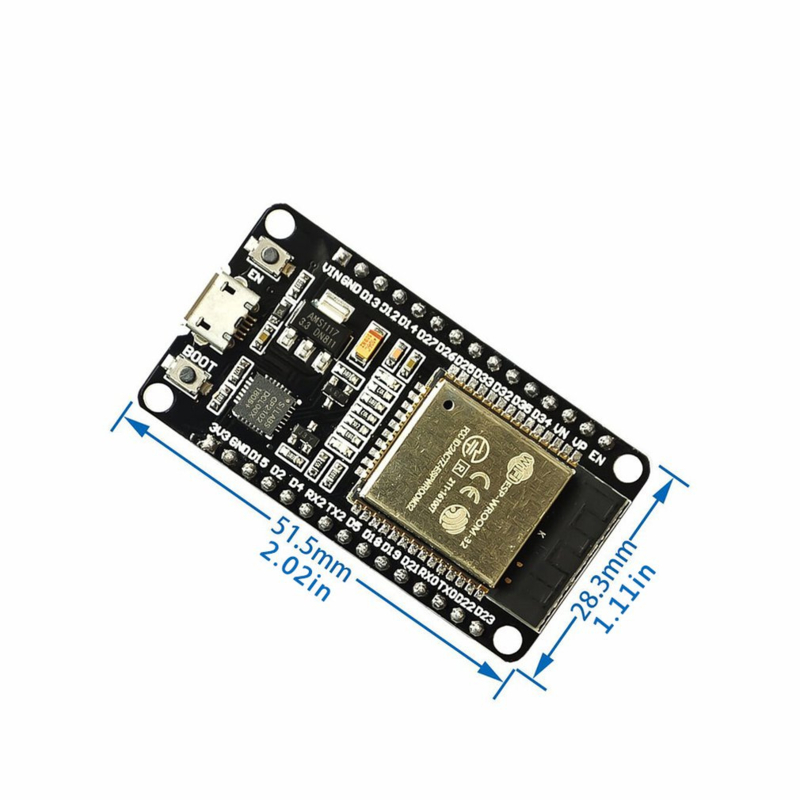

• Afmetingen: 52 x 28mm x 7mm (zonder headers) (let op: past niet op een standaard breadboard!)

Wil je het board als Arduino gebruiken, begin dan hier. Na installatie kan je het board "DOIT ESP32 DEVKIT V1" selecteren.

De pinnen op het board zitten rechtstreeks aangesloten op de ESP32 chip en zijn dus alleen geschikt voor 3.3V signalen.

De drivers kan je hier vinden: CP210x USB to UART Bridge VCP Drivers

Let op: Er kan aan de Vin pin alleen een externe voeding worden aangesloten worden mits de USB niet is aangesloten.
